      Mặc định Hình ảnh một số thiết bị điện trong trạm và nhà máy điện

      Nhân dịp có các khối máy đại tu, QT nhanh chân chộp được một số hình ảnh, nay Post lên cho các anh chị em nào chưa có dịp nhìn thấy.

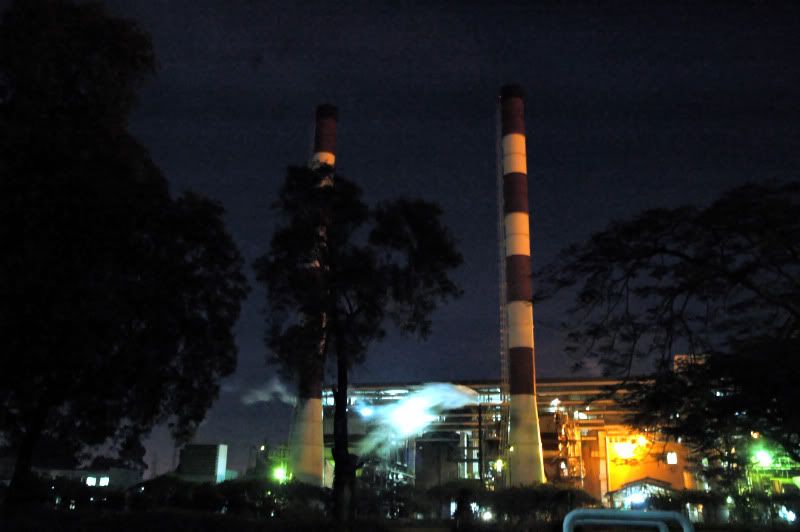

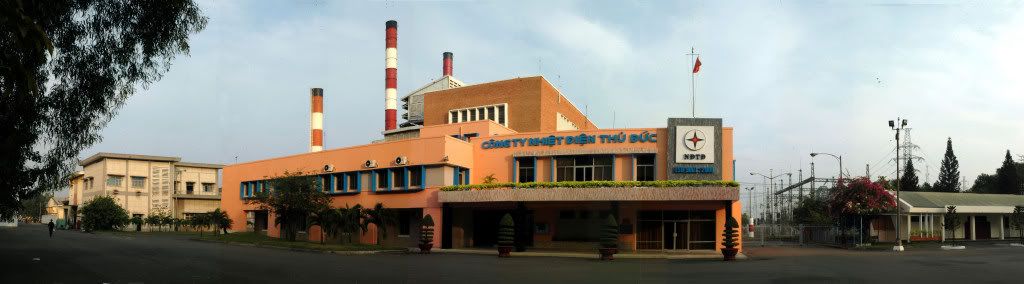

      Đây là toàn cảnh mặt tiền nhà máy điện, nơi QT đang làm việc:

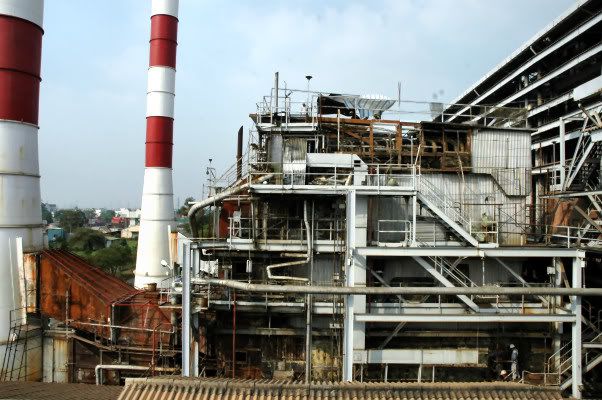

      Và nhìn từ phía sau: Nhà máy hơi nước gồm có 3 lò hơi, 3 tua bin và 3 máy phát.



      Đây là hình ảnh của 1 lò hơi khi đang được tháo tung phần vỏ bọc để kiểm tra:

      --------------------------------------------------------------------------------
      Xem bài viết cùng chuyên mục:



    2. #2
      Tham gia
      30-05-2008
      Địa chỉ
      Cung trăng
      Bài viết
      2,407
      Cảm ơn
      1,147
      Được cảm ơn 3,845 lần, trong 1,431 bài

      Mặc định

      Tua bin hoi sau khi đã được tháo nắp: Xy lanh Tua bin gồm 2 phần, nửa dưới và nửa trên (nắp). Các bu lông xiết 2 nửa này rất lớn, không thể tháo lắp bằng phương pháp thông thường. Phải đốt nóng đỏ lên để xiết vào, khi nguội lại nó sẽ co lại và bám chặt 2 nửa với nhau. Khi tháo cũng phải đốt nóng đỏ lên như vậy.

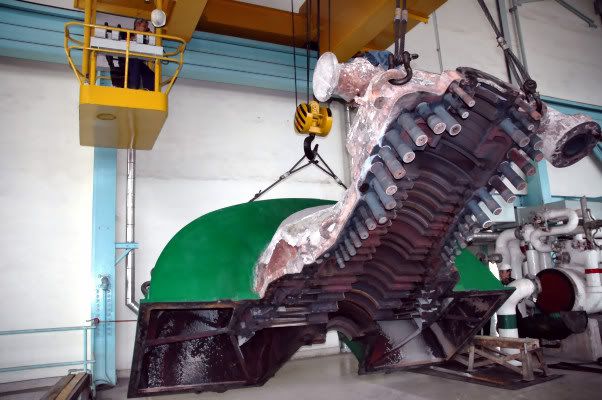

      Nửa trên của xy lanh Tua bin đang được lật ngửa ra:

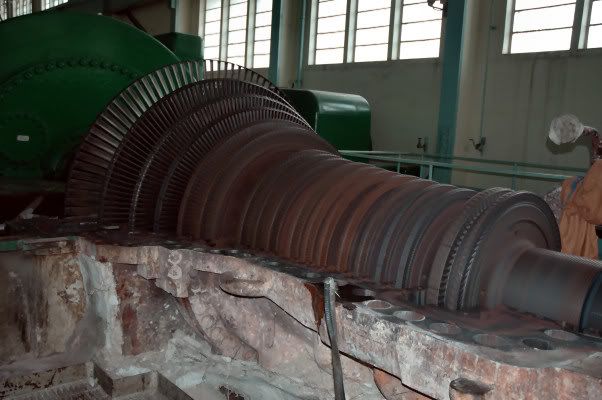

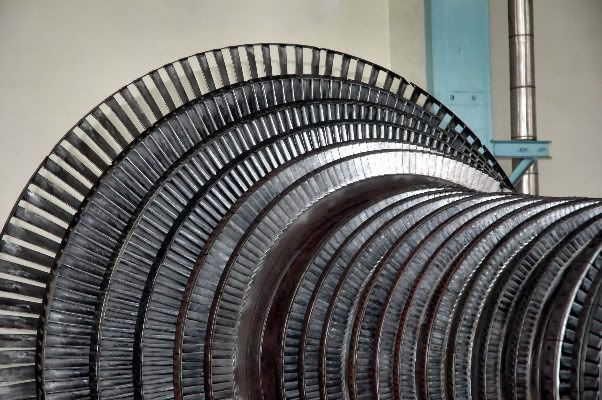

      Rotor của tua bin hơi sau khi tháo ra ngoài:



    3. #3
      Tham gia
      06-09-2008
      Địa chỉ
      HCM City
      Bài viết
      904
      Cảm ơn
      192
      Được cảm ơn 1,745 lần, trong 518 bài

      Mặc định

      hay quá, bác Thái còn cái nào ko? up lên cho mọi người xem với, tiên đây cho em hỏi luôn, việc gia nhiệt để lắp đặt các bulong và bạc đạn lớn yêu cầu nhiệt độ rất cao, vì vậy thì mỡ trong các bạc đạn cũng chảy ra hết, bác cho hỏi biện pháp làm mát nào hiệu quả cho việc lắp đặt này
      "Có thực mới vực đựơc đạo"

      Skype: combui_viahe
      " Nhớ nhắn thanks nếu thấy bài trả lời hữu ích nhá"

    4. The Following 7 Users Say Thank You to combui_viahe For This Useful Post:


    5. #4
      Tham gia
      30-05-2008
      Địa chỉ
      nhà của Papa và Maman
      Bài viết
      2,597
      Cảm ơn
      1,022
      Được cảm ơn 4,479 lần, trong 1,584 bài

      Mặc định

      Hình đi chôm.
      Anh nào bị chôm không được đòi lại đâu đấy. Vào tay Nhóc rồi là của Nhóc, hi hi.

      Máy phát điện Tua bin khí đã được mở nắp:

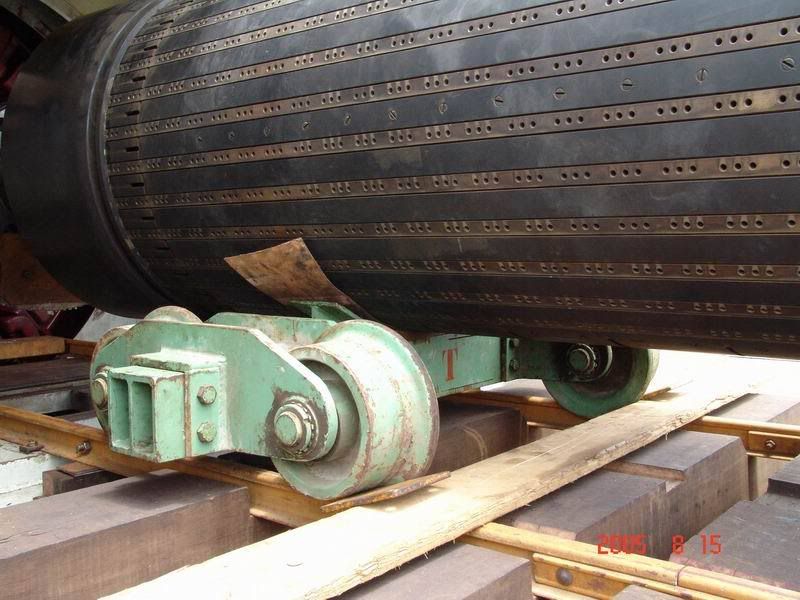

      Rotor máy phát điện đang được rút ra bằng đường ray, dùng tời kéo:

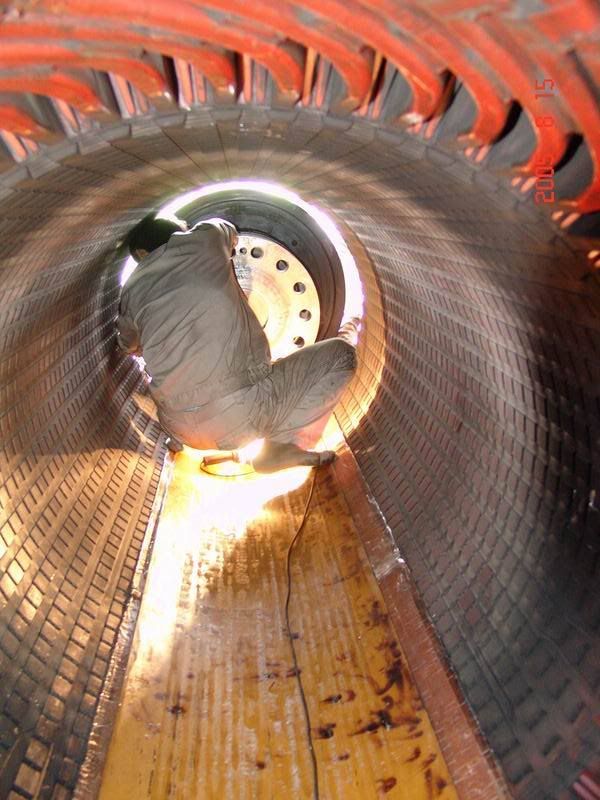

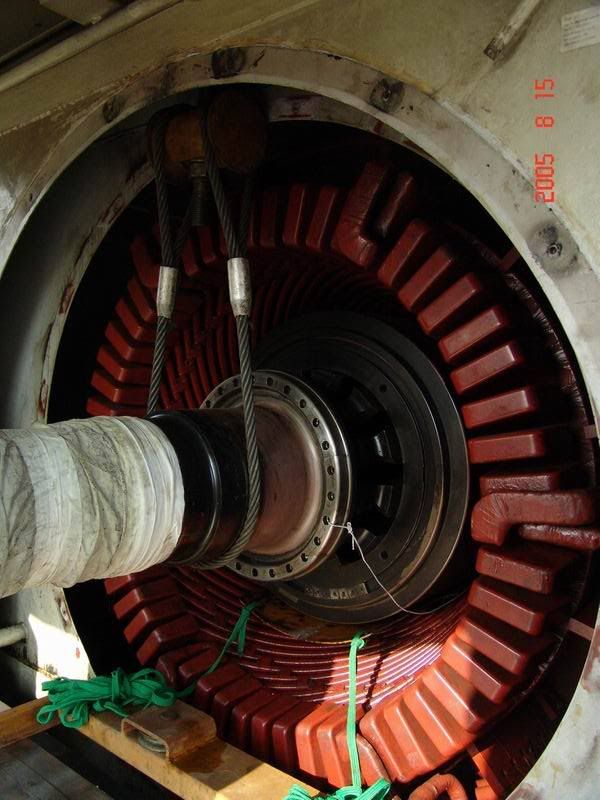

      Stator máy phát điện nhìn theo hướng rút rotor:

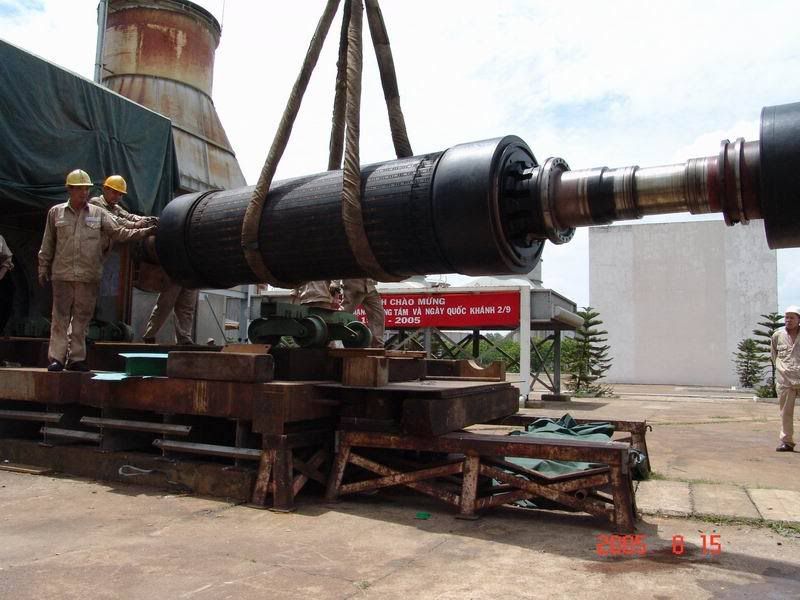

      Cẩu Rotor máy phát điện lên giá đỡ:
      Nhóc thích xí xọn,
      Nhóc thích xì păm,
      Nhóc thích trêu các anh.
      Hi hi hi....


    6. #5
      Tham gia
      30-05-2008
      Địa chỉ
      Cung trăng
      Bài viết
      2,407
      Cảm ơn
      1,147
      Được cảm ơn 3,845 lần, trong 1,431 bài

      Mặc định

      Tiếp tục nha các bạn.

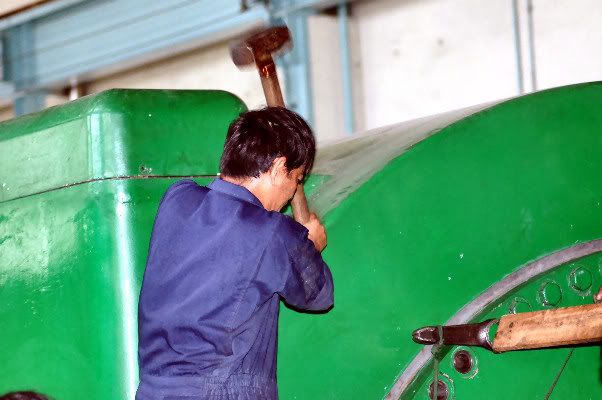

      Vẫn là máy phát, nhưng máy phát trong nhà, làm mát bằng Hydrogen. Vì thế vỏ, nắp của nó rất chắc chắn. Bề dầy vỏ máy lên đến 80 mm. Nắp che hai đầu đến gần 100 mm. Các bu long của nó rất lớn, mỗi lần mở nắp phải dùng chìa khóa vòng có chỗ để đóng, và dùng búa 5kG đến 10 kG nện:

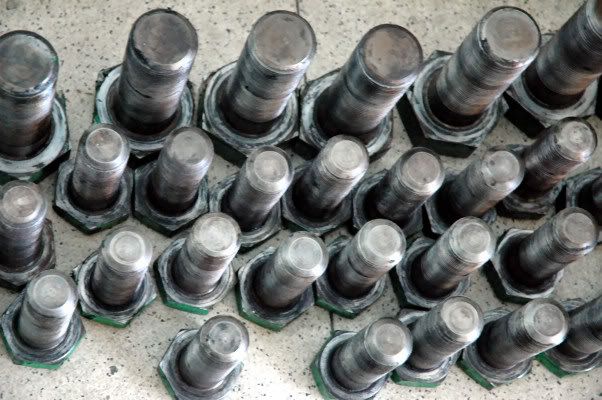

      Bu lông của nó cỡ bằng cổ tay của Tiểu Thư Kiêu Kỳ:



      Và nắp của nó sau khi tháo hết bu lông, phải dùng cẩu để rinh đi chỗ khác:

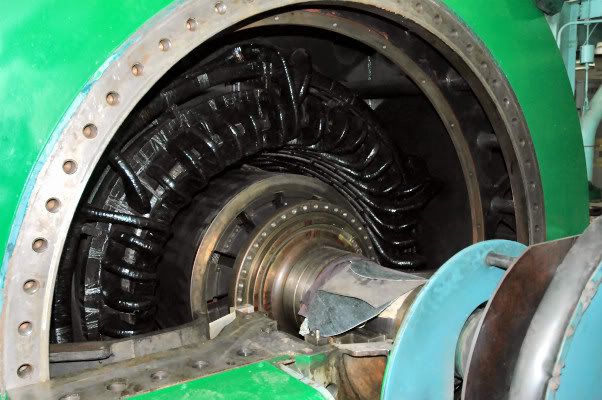

      Sau khi tháo ra, và tháo thêm 1 nắp phụ bên trong, chúng ta có thể nhìn được phần đầu của các bối dây Stator.



    7. #6
      Tham gia
      30-05-2008
      Địa chỉ
      Cung trăng
      Bài viết
      2,407
      Cảm ơn
      1,147
      Được cảm ơn 3,845 lần, trong 1,431 bài

      Mặc định

      Trích dẫn Gửi bởi combui_viahe Xem bài viết
      hay quá, bác Thái còn cái nào ko? up lên cho mọi người xem với, tiên đây cho em hỏi luôn, việc gia nhiệt để lắp đặt các bulong và bạc đạn lớn yêu cầu nhiệt độ rất cao, vì vậy thì mỡ trong các bạc đạn cũng chảy ra hết, bác cho hỏi biện pháp làm mát nào hiệu quả cho việc lắp đặt này
      Hình thì còn nhiều. Từ từ QT sẽ đưa lên để các bạn thưởng lãm.

      Đối với việc lắp vòng bi:

      Các vòng bi nhỏ, đường kính trong cỡ 25mm trở xuống, khi lắp đặt không cần gia nhiệt. Do đó người ta có thể dùng loại vòng bi 2 nắp kín (tên của nó phía sau có 2 chữ Z như 6203ZZ, 6304-2Z) Đây là loại vòng bi không cần bảo dững, mỡ được cho sẵn bên trong và không cần thay trong suốt tuổi thọ của vòng bi.

      Đối với vòng bi lớn hơn, khi lắp ráp cần phải gia nhiệt, thì người ta không dùng loại vòng bi này, mà dùng loại trần không nắp hoặc loại 1 nắp (Z) Khi gia nhiệt thì vòng bi không tra mỡ. Người ta có thể gia nhiệt bằng cách nấu trong dầu, có thể là dầu DO, dầu nhớt... cho đến 160º đến 180º. sau đó mới ráp.

      Một số cơ sở có các máy đốt nóng cảm ứng, có thể đốt vòng bi bằng dòng Phu Cô.

      Sau khi ráp vòng bi vào vị trí rồi, đợi nhiệt độ giảm xuống người ta mới tra mỡ, và chỉ tra đầy 2/3 khoảng trống bên trong vòng bi thôi

      Với các vòng bi rất lớn, đa số lại không bôi trơn bằng mỡ, mà lại ngâm luôn trong dầu nhớt. Như vậy khi đốt nóng cũng trong tình trạng khô, không mỡ.


    8. #7
      Tham gia
      30-05-2008
      Địa chỉ
      Cung trăng
      Bài viết
      2,407
      Cảm ơn
      1,147
      Được cảm ơn 3,845 lần, trong 1,431 bài

      Mặc định Tiếp tục nha các bạn:

      Đầu ra của các máy phát có thể được nối với dây cáp, cũng có thể nối với thanh dẫn.

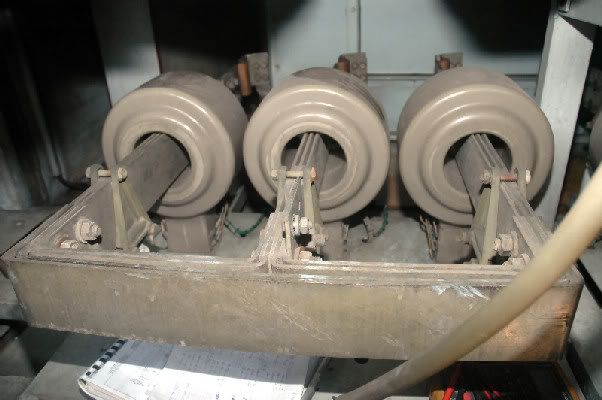

      Đây là các thanh dẫn phía trung tính của máy phát. Trung tính này được nối đất qua giàn điện trở, để giới hạn dòng chạm đất không quá 5A. Trên các thanh dẫn có các bộ biến dòng đo lường hình xuyến.



      Về phía pha, các cầu chì được nối với các thanh dẫn pha, và cấp điện cho các bộ biến điện áp đo lường.



      Cũng là máy biến điện thế đo lường và máy biến dòng đo lường, nhưng loại lắp đặt ngoài trời 15 kV lại có hình dáng khác hẳn.

      Bên trái: biến dòng, Bên phải: biến điện áp:



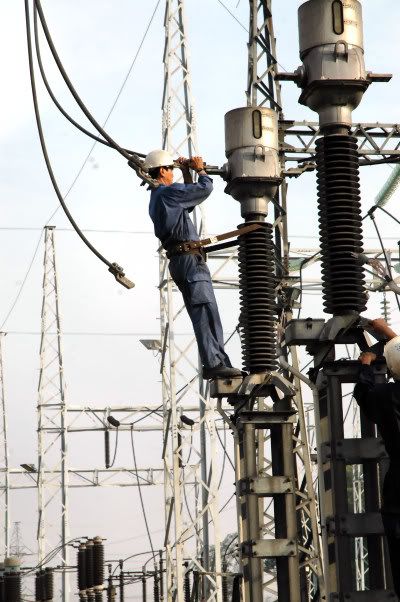

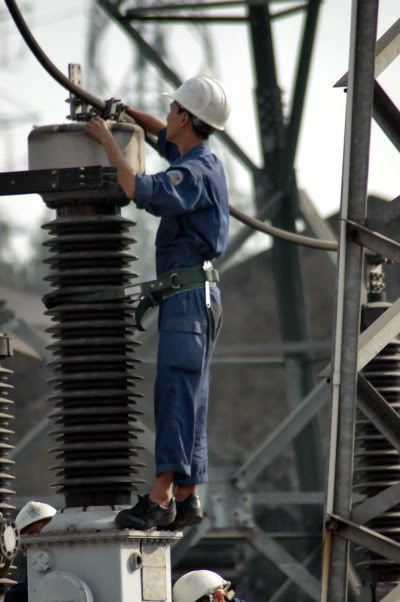

      Và thiết bị điện 110 kV ngoài trời lại càng khác nữa:

      Biến điện áp đo lường: 110 kV:√3 / 110V:√3 / 110V/3 (3 cuộn thứ cấp):



      Biến dòng đo lường 1200A/5A/5A/5A/5A (4 cuộn thứ cấp):

      Sửa lần cuối bởi quocthai; 02-03-2010 lúc 22:17.


    9. #8
      Tham gia
      28-05-2008
      Địa chỉ
      :::Ho Chi Minh city University of Technology -[^.^]- Faculty of Electrical & Electronics Engineering
      Bài viết
      1,108
      Cảm ơn
      410
      Được cảm ơn 3,735 lần, trong 598 bài

      Mặc định

      từ xưa giờ cháu học toàn lý thuyết , giờ cụ QThai đưa hình ảnh lên cũng mù tịt , hì hì , nhưng mà được mở mang tầm mắt , hiểu được chút chút , thấy được 1 số thiết bị mà sinh viên như cháu mơ cũng không được thấy
      HELLO

    10. The Following 12 Users Say Thank You to nhockid For This Useful Post:


    11. #9
      Tham gia
      30-05-2008
      Địa chỉ
      Cung trăng
      Bài viết
      2,407
      Cảm ơn
      1,147
      Được cảm ơn 3,845 lần, trong 1,431 bài

      Mặc định Máy cắt

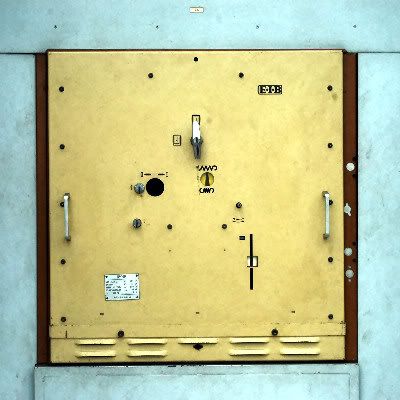

      Máy cắt đầu cực: máy cắt chân không 11 kV:

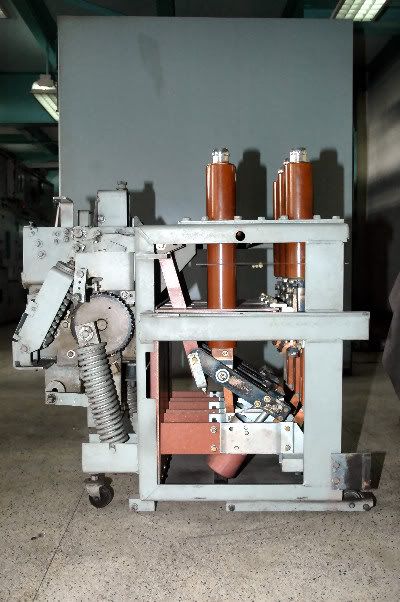

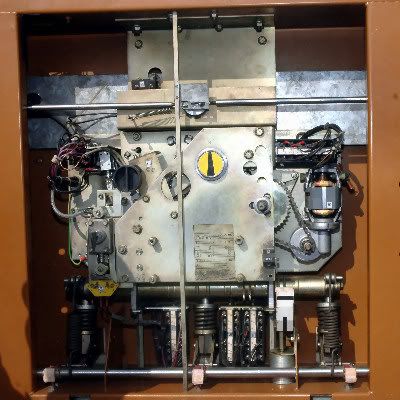

      Sau khi tháo phần bao che phía trước, các bạn có thể thấy các chi tiết của phần cơ khí:

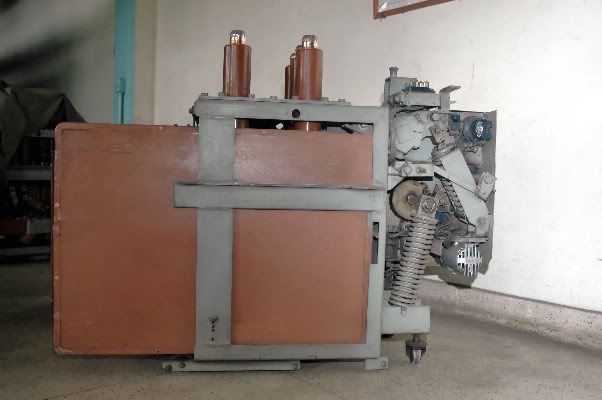

      Máy cắt không khí 2,4 kV(sau khi kéo ra khỏi vị trí làm việc):



      Sau khi tháo bao che, tháo buồng dập hồ quang thì nó như thế này:

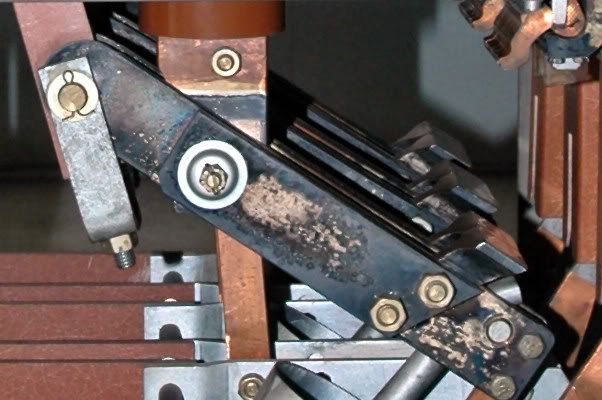

      Và đây là các tiếp điểm chính:



    12. #10
      Tham gia
      30-05-2008
      Địa chỉ
      Cung trăng
      Bài viết
      2,407
      Cảm ơn
      1,147
      Được cảm ơn 3,845 lần, trong 1,431 bài

      Mặc định Máy biến áp lực

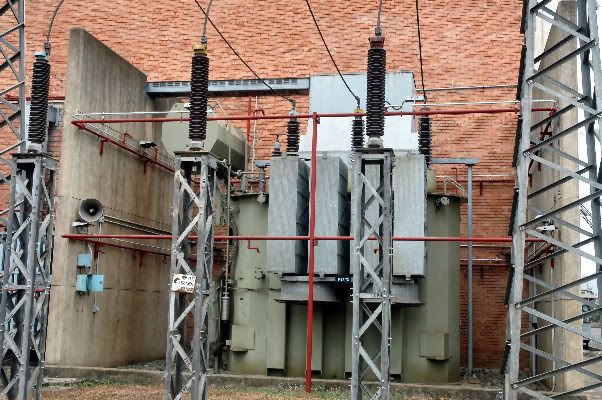

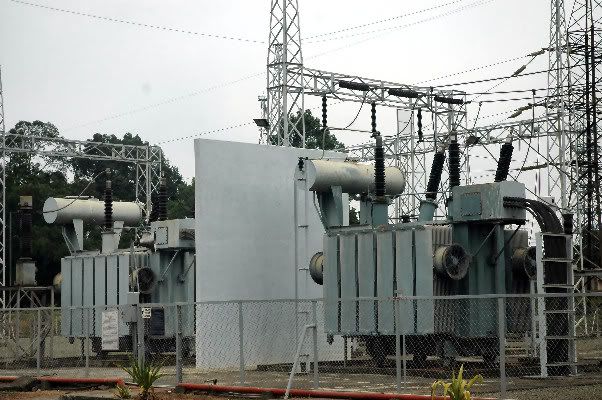

      Máy biến áp lực tăng áp 50 MVA 11kV/115kV, cách điện dầu:

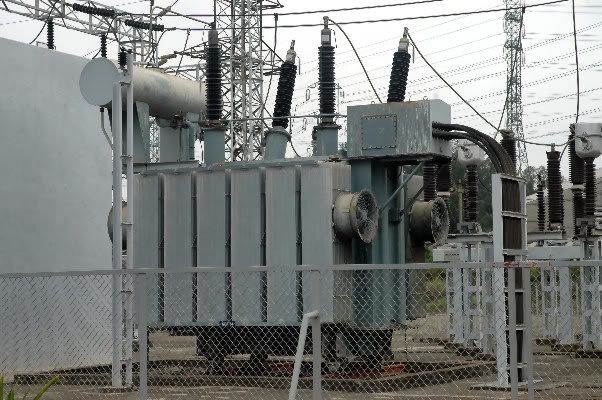

      Máy biến áp lực tăng áp 13,8kV/115kV, 85MVA, cách điện dầu:

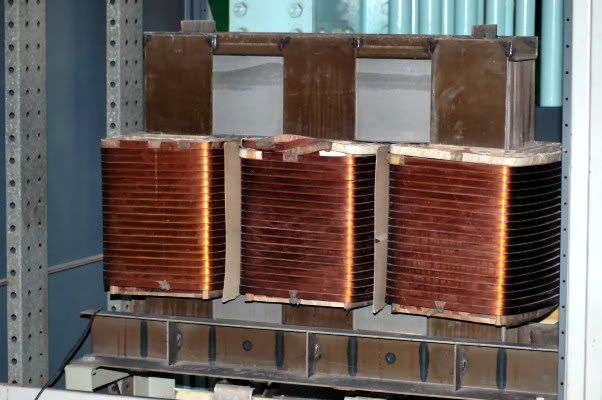

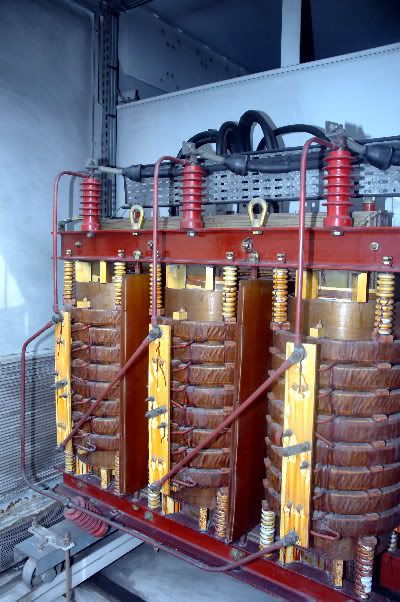

      Máy biến áp hạ áp 11kV/0,4kV, biến áp khô:



      Máy biến áp cách ly 416 /416, biến áp khô:
