      Mặc định Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      I. BẾP NẤU HÌNH HỘP

      1.1. Nguyên lý cấu tạo bếp



      Bếp nấu hình hộp có nguyên lý cấu tạo như hình 1.1. Hộp bảo vệ (1) được làm bằng gỗ (có thể làm bằng tôn), tiết diện ngang có thể hình vuông hoặc hình tròn. Mặt phản xạ bên trong (2) được làm bằng kim loại (nhôm, thép trắng hoặc Inox) đánh bóng nhẵn để có độ phản xạ cao. Biên dạng của mặt phản xạ là tổ hợp của các mặt Parabôn tròn xoay như hình vẽ để có thể nhận ánh sáng từ mặt trời và từ gương phản xạ (5). Nồi chứa thức ăn (3) là nồi nấu bình thường bên ngoài được sơn màu đen (chọn loại sơn có độ hấp thụ cao) để có thể hấp thu ánh sáng tốt, dung tích của nồi tuỳ thuộc vào kích thước của bếp và tuỳ thuộc vào thời gian chúng ta cần nấu chín thức ăn. Tấm kính trong (4) là tấm kính có độ trong suốt cao để có thể cho ánh sáng xuyên qua tốt, thường được chế tạo bằng tấm kính trong có chiều dày2÷3mm, tấm kính này có tác dụng tạo “lồng kính” và giảm tổn thất nhiệt khi nấu. Gương phản xạ (5) là tấm gương có độ phản xạ ánh sáng cao, gương có thể xoay quanh trục xoay (6) để hướng chùm tia sáng phản xạ từ gương vào nồi, phía sau tấm gương có tấm bảo vệ và cũng là nắp đậy của bếp khi không sử dụng. Lớp vật liệu cách nhiệt (7) là bông thuỷ tinh cách nhiệt (hoặc có thể dùng bất kỳ vật liệu cách nhiệt nào như rơm rạ… thậm chí để không chỉ có không khí nhưng phải kín) nhằm giảm mất mát nhiệt khi nấu. Đế đặt nồi (8) nhằm mục đích ngăn cách giữa nồi và các bộ phận khác của bếp để giảm mất mát nhiệt khi nấu, nên đế đặt nồi có thể là một tấm bông thuỷ tinh dạng ép cứng, tấm Amiăng hoặc bất kỳ vật liệu gì nhưng chịu được nhiệt độ (đến 400oC) và cách nhiệt


      1.2. Chế tạo bếp

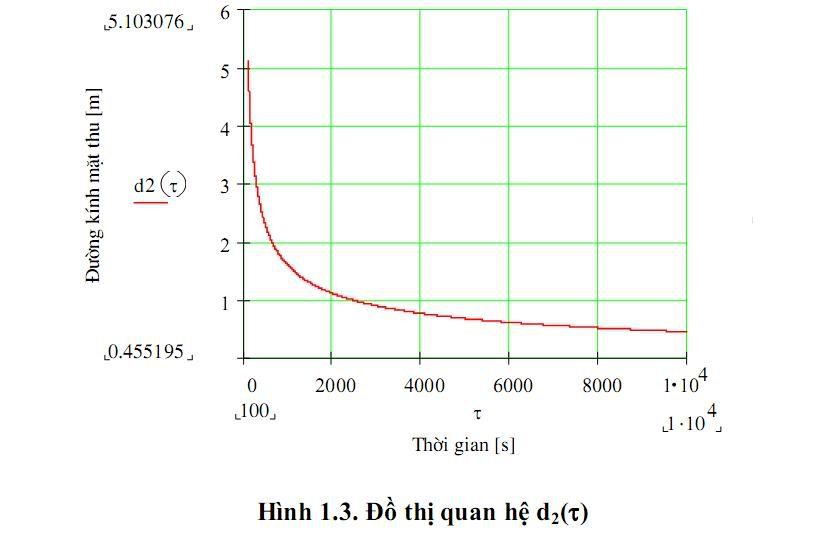

      Để chế tạo được bếp có hiệu suất cao thì phải chọn vật liệu và chế tạo đúng như mục 1.1. Theo kết quả tính toán với bếp nấu được thiết kế có kích thước như hình 1.2 và được chế tạo bằng các vật liệu như hướng dẫn ở mục trên thì với cường độ bức xạ mặt trời tại Đà nẵng lúc 11h (940W/m2) thì để nấu sôi 10 lít nước (từ nhiệt độ 25oC) ta có quan hệ giữa d2 (đường kính miệng của mặt phản xạ bên trong) và thời gian cần thiết cho quá trình nấu (τ) như đồ thị trên hình 1.3




      Dựa vào đồ thị trên hình 1.3. thì ta có thể tính được đường kính d2 của bếp cần thiết để ta có thể nấu sôi 10lít nước trong thời gian yêu cầu.

      Ví dụ:
      Theo đồ thị hình 1.3. thì muốn nấu sôi 10lít nước (có nhiệt độ 25oC ) trong thời gian 1h (3600 giây) thì ta cần phải chế tạo bếp với đường kính d2=0,8m

      Để đơn giản trong việc chế tạo và giảm giá thành, trong thực tế chúng ta hoàn toàn có thể tự chế tạo cho mình một bếp năng lượng mặt trời bằng các thiết bị và vật liệu sẵn có như hình 1.4.



      Với bếp này hộp bảo vệ bên ngoài được làm bằng gỗ. Mặt phản xạ bên trong được dùng là cái chậu nhôm (kích thước nhỏ hay to tuỳ ý theo yêu cầu) nên chọn những loại chậu nhôm người ta đã chế tạo sẵn với độ bóng của mặt trong cao. Nồi chứa thức ăn là nối nấu bằng nhôm bên ngoài sơn đen (dùng loại bình xịt sơn đen nhám). Tấm kính trong dược dùng là loại kính trong dày 2,5mm (chú ý khi lắp cần có lớp roăng đệm để ngăn cách giữa mặt phản xạ bên trong và tấm kính đế tránh bị vở khi nấu). Gương phản xạ được chế tạo bằng tấm thép trắng đã được đánh bóng sẵn dày 0,8mm. Gương có thể gập vào gập ra và được đở bằng 2 thanh cài hai bên. Lớp vật liệu cách nhiệt được dùng là rơm rạ. Đế đặt nồi được dùng là tấm Amiăng dày
      2mm.

      1.3. Sử dụng bếp

      Với loại bếp nấu hình hộp thường được dùng để nấu nước, cơm hoặc thức ăn cần nhiệt độ dưới 120oC như nấu canh, luộc rau…
      Trước lúc nấu thì chúng ta phải chuẩn bị thức ăn trước cho vào nồi và đậy nắp lại, đặt nồi vào trong bếp trên đế đặt nồi, đậy hệ thống tấm kính trong - gương phản xạ lên trên (chậu nhôm), dịch chuyển bếp và điều chỉnh góc nghiêng của gương phản xạ sao cho nồi có thể nhận được nhiều ánh sáng nhất. Tuỳ theo kích thước của bếp và dung lượng thức ăn trong nồi mà sau thời gian khoảng 60÷90phút cơm hoặc thức sẽ chín. Trong quá trình nấu nếu có thời gian thì tốt nhất là sau khoảng 15 phút chúng ta nên xê dịch bếp để có thể nhận được ánh sáng nhiều nhất thì thời gian nấu sẽ nhanh hơn.

      Có thể bạn quan tâm:

      HELLO

    2. The Following 3 Users Say Thank You to nhockid For This Useful Post:


    3. #2
      Tham gia
      28-05-2008
      Địa chỉ
      :::Ho Chi Minh city University of Technology -[^.^]- Faculty of Electrical & Electronics Engineering
      Bài viết
      1,137
      Cảm ơn
      427
      Được cảm ơn 3,465 lần, trong 600 bài

      Mặc định

      II. BẾP NẤU PARABÔN

      2.1. Nguyên lý cấu tạo bếp



      Bếp nấu Parabôn có nguyên lý cấu tạo như hình 2.1. Đế đặt nồi (1) làm bằng khung kim loại dẫn nhiệt tốt, đế đựơc gắn với hệ thống chân đở (nhưng cách nhiệt với hệ thống chân đở), đế đặt nồi có thể được đưa vào đưa ra và đưa lên đưa xuống khỏi tâm của bếp. Nồi chứa thức ăn (2) là nồi nấu bình thường bên ngoài được sơn màu đen (chọn loại sơn có độ hấp thụ cao) để có thể hấp thụ ánh sáng tốt, khi cần nướng (thịt, cá…) thì có thể thay nồi bằng tấm lưới Inox, dung tích của nồi tuỳ thuộc vào kích thước của bếp và tuỳ thuộc vào thời gian chúng ta cần nấu chín thức ăn. Mặt phản xạ (3) làm bằng kim loại (nhôm, thép trắng hoặc Inox) đánh bóng nhẵn để có độ phản xạ cao. Biên dạng của mặt phản xạ là mặt parabôn tròn xoay được gá tựa vào khung như hình vẽ để có thể nhận ánh sáng từ mặt trời. Khung đỡ (4) làm bằng kim loại, nhựa hoặc gỗ có biên dạng là mặt parabôn tròn xoay để có thể gá mặt phản xạ lên trên khung, khung được chế tạo sao cho có thể tháo lắp dễ dàng. Thanh chóng điều chỉnh (5) làm bằng kim loại hoặc gỗ cứng để điều chỉnh chảo parabôn xoay quanh một trục nằm ngang. Hệ thống chân đỡ (6) làm bằng kim loại, nhựa hoặc gỗ có thể dễ dàng tháo gở hoặc xếp gọn. Hệ thống chân đỡ được đặt trên 4 bánh xe để có thể dễ dàng di chuyển và xoay theo hướng mặt trời.

      2.2. Chế tạo bếp

      Bộ phận quan trọng nhất của bếp là mặt parabôn phản xạ, nếu sản xuất hàng loạt thì mặt này tốt nhất là làm bằng nhôm và dập với biên dạng theo yêu cầu rồi sau đó đánh bóng mặt trong thật nhẵn và sáng (như gương). Thuy nhiên chế tạo được như vậy thì cần phái có các dụng cụ và máy móc chuyên dụng!
      Thực tế để đơn giản chúng ta có thể chế tạo mặt parabôn phản xạ theo các cách sau:




      Hình 2.3. là loại bếp có mặt phản xạ gồm các tấm thép trắng hình quạt có chiều dày 0,5.mm đã được đánh bóng sẵn ghép với nhau (góc ở tâm của tấm hình quạt có thể từ 10o ÷15o). Khung đỡ được cấu tạo sao cho có thể lắp ghép các tấm hình quạt được dễ dàng. Tấm phản xạ còn có thể được chế tạo từ các mảnh thép trắng nhỏ (bằng cách này có thể tận dụng các mảnh phế thải để tiết kiệm) hình 2. 4.





      Để tiện lợi cho việc vận chuyển (đi du lịch ...) chúng ta có thể chế tạo bếp gồm nhiều mảnh, nguyên lý cắt mảnh bếp như hình 2.5 (2 mảnh). Cách lắp ghép các mảnh thành hệ thống như hình 2. 6



      2.3. Sử dụng bếp

      Với loại bếp nấu parabôn thường được dùng để chiên, xào nấu thức ăn đặc biệt là dùng rán, nướng các loại thực phẩm vì nhiệt độ tại tiêu điểm có thể đạt 300÷400oC.
      Trước lúc nấu thì chúng ta phải chuẩn bị thức ăn trước cho vào nồi và đậy nắp lại, đặt nồi lên trên đế đặt nồi (hình 2.7), khi muốn nướng (thịt, cá…) thì thay nồi bằng loại lưới Inox (hình 2.8), dịch chuyển hệ thống bếp và điều chỉnh góc nghiêng của chảo parabôn (bằng thanh chống điều chỉnh) sao cho nồi có thể nhận được nhiều ánh sáng nhất. Tuỳ theo kích thước của bếp và dung lượng thức ăn trong nồi mà sau thời gian khoảng 30÷60phút thức ăn sẽ chín. Trong quá trình nấu nếu có thời gian thì tốt nhất sau khoảng 15 phút chúng ta nên xê dịch bếp để có thể nhận được ánh sáng nhiều nhất thì thời gian nấu sẽ nhanh hơn.




      HELLO

    4. #3
      Tham gia
      28-05-2008
      Địa chỉ
      :::Ho Chi Minh city University of Technology -[^.^]- Faculty of Electrical & Electronics Engineering
      Bài viết
      1,137
      Cảm ơn
      427
      Được cảm ơn 3,465 lần, trong 600 bài

      Mặc định

      bài viết được lấy từ tài liệu Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời


      HELLO

    5. Những thành viên đã cảm ơn nhockid vì bài viết hữu ích:


    6. #4
      Tham gia
      09-07-2010
      Địa chỉ
      Đà Nẵng
      Bài viết
      627
      Cảm ơn
      276
      Được cảm ơn 520 lần, trong 257 bài

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      quả là có ứng dụng
      nhưng ở những khu trung cư hay cao tầng thì làm thế nào
      những khu công nghiệp hay nhà máy đó mới là những nơi thực sự cần ứng dụng w mới và tiết kiệm đó
      với lại em thấy rất bất tiện,
      lúc nào nấy ăn là phải đứng nắng à
      ko có nắng hay trời nắng ko to cũng chịu à

      rất khó ứng dụng trong thực tế
      Sửa lần cuối bởi nganhdiencolen; 07-04-2011 lúc 16:26.

    7. #5
      Tham gia
      06-01-2013
      Địa chỉ
      88 định công thượng hoàng mai HN
      Bài viết
      151
      Cảm ơn
      56
      Được cảm ơn 91 lần, trong 85 bài

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      cái này cũng hay nhưng nấu chín thứ ăn hơi bị lâu.có loại bếp nấu trong nhà nữa đó.tuy chưa bao giờ thấy người ta dùng nhưng em rất thích,cũng thử muốn làm cho mình 1 cái nhưng điều kiện chưa cho phép với lại ngoài bắc ít nắng nên chưa thế làm đc.

    8. #6
      Tham gia
      21-10-2012
      Bài viết
      855
      Cảm ơn
      269
      Được cảm ơn 256 lần, trong 223 bài

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      Các bạc ạ. Em thấy cái bếp này cũng hay lám và tiết kiệm nũa.
      Những lúc mà đang dói và mệt mà phải đi nấu an chác chết quá. Em thấy trong hình nguòi ta nấu an mà đội nón ko a. Mạ thì mò hôi không. Cái này khi đói thì dùng có nấu nha lúc sỉu lạo bảo đói wa hịihi nói vui vậy thôi. Bép này nó có sủi mạng khô ng. Bác. Náu có le lâu hơn mà em chỉ sọ bũa chín bũa không thì chét
      nguyễn hồng hiệp [dc]vụ quang_đoan hùng_phú thọ

    9. #7
      Tham gia
      06-01-2013
      Địa chỉ
      88 định công thượng hoàng mai HN
      Bài viết
      151
      Cảm ơn
      56
      Được cảm ơn 91 lần, trong 85 bài

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      Trích dẫn Gửi bởi haohiep88 Xem bài viết
      Các bạc ạ. Em thấy cái bếp này cũng hay lám và tiết kiệm nũa.
      Những lúc mà đang dói và mệt mà phải đi nấu an chác chết quá. Em thấy trong hình nguòi ta nấu an mà đội nón ko a. Mạ thì mò hôi không. Cái này khi đói thì dùng có nấu nha lúc sỉu lạo bảo đói wa hịihi nói vui vậy thôi. Bép này nó có sủi mạng khô ng. Bác. Náu có le lâu hơn mà em chỉ sọ bũa chín bũa không thì chét
      hehe,chắc cũng tùy nắng thôi bác ạ.cái này chủ yếu nghịch chơi thôi chứ thực tế ai dùng.dân nghèo thì nghèo người ta nấu cơm bằng củi bằng than chứ hơi đâu mà nấu có nồi rau mất tiếng rưỡi.dù sao thì em vẫn rất thích món này

    10. #8
      Tham gia
      30-11-2010
      Bài viết
      93
      Cảm ơn
      37
      Được cảm ơn 17 lần, trong 11 bài

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      bác kid cho cháu hỏi là vật liệu nào sẽ cho nhiệt lượng phản xạ lớn nhất ạ
      Ngu thì phải hỏi,phải phát biểu thì người ta chỉ cho,chửi cho mới hết ngu

    11. #9
      Tham gia
      10-11-2011
      Bài viết
      35
      Cảm ơn
      0
      Thanked 1 Time in 1 Post

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      dân nông thôn đứng trong bếp nấu củi là ok, sáng kiến hay nhưng tương lai xem thế nào chứ hiện tại ít thực tế.
      Phone : 0914 450 240
      Code:
      http://www.tanthanhelectric.com.vn

    12. #10
      Tham gia
      24-09-2014
      Bài viết
      7
      Cảm ơn
      0
      Được cảm ơn 0 lần, trong 0 bài

      Mặc định Ðề: Hướng dẫn chế tạo và sử dụng bếp năng lượng mặt trời

      Cám ơn tác giả,
