    Chủ đề: Mạch đếm 74LS192

    1. #1
      Tham gia
      07-08-2010
      Bài viết
      1
      Cảm ơn
      0
      Được cảm ơn 0 lần, trong 0 bài

      Post Mạch đếm 74LS192

      đề tài :Thực hiện mạch đếm từ 789 về 123 dùng IC đếm 74LS192, hiển thị led 7 đoạn.
      mình thiết kế nhưng mạch chạy sai mất,lúc đầu đếm mạch chạy đên 123 thì nhảy về 799, nhưng sau 1 vòng đếm từ 799 về 123 thì mạch đếm đúng,tức là từ 789 về 123,mình ko biết kế sai chỗ nào,mong các bạn kiểm tra giúp.mình gởi file hình và mô phỏng protues,các bạn kiểm tra nhé.thanks.http://www.mediafire.com/?g1id56d7iza1p3b

      đây là file hinh ảnh:http://www.mediafire.com/i/?7cl3k8t71p5x74c

      --------------------------------------------------------------------------------
      Xem bài viết cùng chuyên mục:


    2. #2
      Tham gia
      18-05-2010
      Địa chỉ
      Long Hải
      Bài viết
      1,565
      Cảm ơn
      226
      Được cảm ơn 909 lần, trong 605 bài

      Mặc định Ðề: các bạn giúp mình kiểm tra mạch đếm,minh file up lai rui ne

      Trích dẫn Gửi bởi huutan2410 Xem bài viết
      đề tài :Thực hiện mạch đếm từ 789 về 123 dùng IC đếm 74LS192, hiển thị led 7 đoạn.
      mình thiết kế nhưng mạch chạy sai mất,lúc đầu đếm mạch chạy đên 123 thì nhảy về 799, nhưng sau 1 vòng đếm từ 799 về 123 thì mạch đếm đúng,tức là từ 789 về 123,mình ko biết kế sai chỗ nào,mong các bạn kiểm tra giúp.mình gởi file hình và mô phỏng protues,các bạn kiểm tra nhé.thanks.http://www.mediafire.com/?g1id56d7iza1p3b

      đây là file hinh ảnh:http://www.mediafire.com/i/?7cl3k8t71p5x74c
      Mạch của bạn bị lỗi là cài đặt số từ ban đẩu, do bạn cài là số 9 nên khi nó chạy lại thì nó chạy là số 9 nên mới có cái số 799.
      Cao Văn Hưởng
      Email: vanhuongcao@gmail.com

    3. #3
      Tham gia
      18-05-2010
      Địa chỉ
      Long Hải
      Bài viết
      1,565
      Cảm ơn
      226
      Được cảm ơn 909 lần, trong 605 bài

      Mặc định Ðề: các bạn giúp mình kiểm tra mạch đếm,minh file up lai rui ne

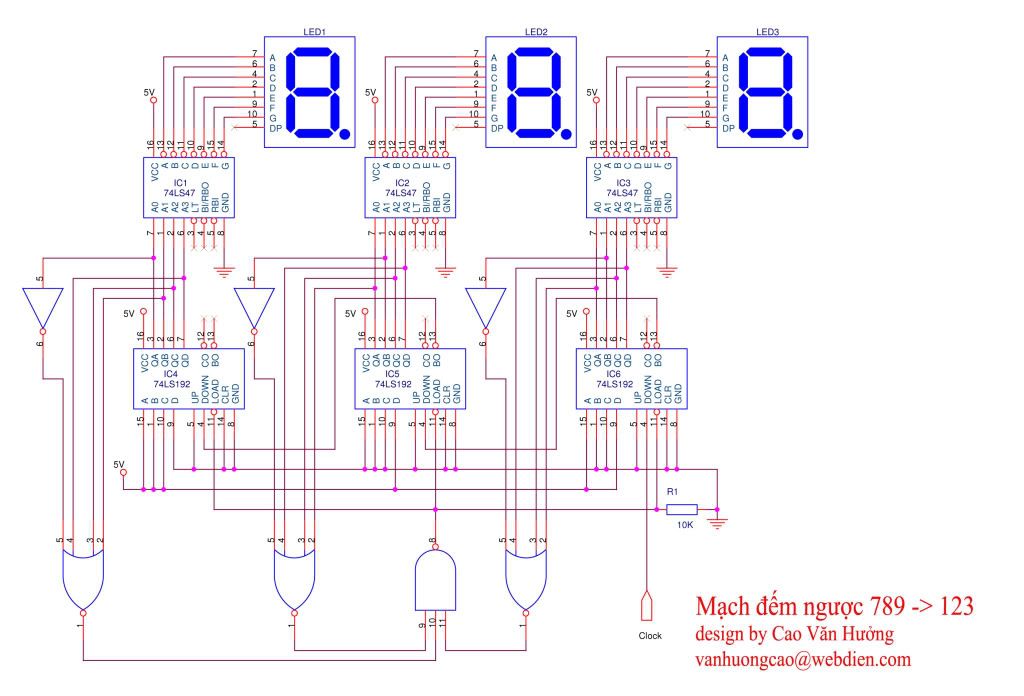

      đầy là mạch đếm ngược từ 789 -> 123 sử dụng 74LS192 theo như yêu cầu của bạn.

      đây là file mô phỏng bằng proteus. http://www.data.webdien.com/free/dow...8d8183ea8ab60d
      Cao Văn Hưởng
      Email: vanhuongcao@gmail.com

    4. Những thành viên đã cảm ơn caovanhuong vì bài viết hữu ích:


    5. #4
      Tham gia
      18-05-2010
      Địa chỉ
      Long Hải
      Bài viết
      1,565
      Cảm ơn
      226
      Được cảm ơn 909 lần, trong 605 bài

      Mặc định Ðề: các bạn giúp mình kiểm tra mạch đếm,minh file up lai rui ne

      không biết bạn này đã đọc bài viết mình chưa, có kết quả gì không mà không thấy cảm ơn hay nhắn lai gì cả hết à.
      Cao Văn Hưởng
      Email: vanhuongcao@gmail.com

    6. #5
      Tham gia
      08-10-2010
      Bài viết
      1
      Cảm ơn
      0
      Được cảm ơn 0 lần, trong 0 bài

      Mặc định Ðề: Mạch đếm 74LS192

      mình cũng đang làm mạch đếm lùi từ 99 - 00 cũng dùng 2 con IC 74ls192 bạn có thẻ giúp mình sơn đồ nguyên lý được không?

    7. #6
      Tham gia
      18-05-2010
      Địa chỉ
      Long Hải
      Bài viết
      1,565
      Cảm ơn
      226
      Được cảm ơn 909 lần, trong 605 bài

      Mặc định Ðề: Mạch đếm 74LS192

      Trích dẫn Gửi bởi ngok_ictu Xem bài viết
      mình cũng đang làm mạch đếm lùi từ 99 - 00 cũng dùng 2 con IC 74ls192 bạn có thẻ giúp mình sơn đồ nguyên lý được không?
      mình nhớ là trong diễn đàn mình đã up mạch đếm từ 90 về 00 dùng 74192 rồi thì phải. bạn tìm thử coi rồi vẽ lại mạch tí là nó đếm từ 99 về 00 à.
      Cao Văn Hưởng
      Email: vanhuongcao@gmail.com

    8. #7
      Tham gia
      26-10-2010
      Bài viết
      2
      Cảm ơn
      1
      Được cảm ơn 0 lần, trong 0 bài

      Mặc định Ðề: Mạch đếm 74LS192

      mình cũng đang thiết kế mạch đếm nhị phân tiến, lùi 8bit dung ic số. bác nào biết gửi cho mình sơ đồ nguyên lý với. thanks trước nha...
      đây là mail của mình:hoangthomdtvt@gmail.com

    9. #8
      Tham gia
      26-09-2010
      Địa chỉ
      DaLat
      Bài viết
      35
      Cảm ơn
      10
      Được cảm ơn 11 lần, trong 8 bài

      Mặc định Ðề: Mạch đếm 74LS192

      Ùi chà đếm có hàng 3 số, nhìn cái mạch mà chẳng muốn làm tí nào, trên chục con IC, cái này ít nhất là board 2 lớp. Dùng vdk thì nhẹ biết mấy (cả phần cứng + kinh tế)

    10. #9
      Tham gia
      18-05-2010
      Địa chỉ
      Long Hải
      Bài viết
      1,565
      Cảm ơn
      226
      Được cảm ơn 909 lần, trong 605 bài

      Mặc định Ðề: Mạch đếm 74LS192

      Trích dẫn Gửi bởi hoangthomdtvt Xem bài viết
      mình cũng đang thiết kế mạch đếm nhị phân tiến, lùi 8bit dung ic số. bác nào biết gửi cho mình sơ đồ nguyên lý với. thanks trước nha...
      đây là mail của mình:hoangthomdtvt@gmail.com
      bạn hãy coi đây là công việc của bạn do giám đốc giao cho, để hoàn thành nó thì bạn phải tự suy nghị để hoàn thành công việc, nếu bây giờ bạn tập suy nghĩ như vậy thì sau này bạn cũng hoàn thành tốt công việc bạn được giao. chứ bạn đừng có bao giờ nghĩ là sẽ có 1 người nào đó gửi bài vào mail cho bạn, chẳng ai làm công việc không công đó cho bạn đâu. nếu muốn mọi người giúp thì bạn phải tự tìm tài liệu thiết kế trước, nếu bí quá thì up lên đây để mọi người sữa cho.
      +++---o0o---+++
      Trích dẫn Gửi bởi minhnhat Xem bài viết
      Ùi chà đếm có hàng 3 số, nhìn cái mạch mà chẳng muốn làm tí nào, trên chục con IC, cái này ít nhất là board 2 lớp. Dùng vdk thì nhẹ biết mấy (cả phần cứng + kinh tế)
      chính xác là 9 con IC bạn à. vì là mạch số nên nó cồng kềnh về phần cứng như thế, nhưng nếu bạn đang học kỹ thuật số thì bạn phải làm như vậy vì đây là bài tập, và lúc đó bạn cũng chưa biết đến vxl mà.
      Cao Văn Hưởng
      Email: vanhuongcao@gmail.com

    11. Những thành viên đã cảm ơn caovanhuong vì bài viết hữu ích:


    12. #10
      Tham gia
      26-10-2010
      Bài viết
      2
      Cảm ơn
      1
      Được cảm ơn 0 lần, trong 0 bài

      Mặc định Ðề: Mạch đếm 74LS192

      Dù sao thì cũng thanks! pác nhé. mình cũng đã vẽ được mạch rùi
      đây là mạch của mình: http://www.mediafire.com/?m0sicwkdkjg08bo
